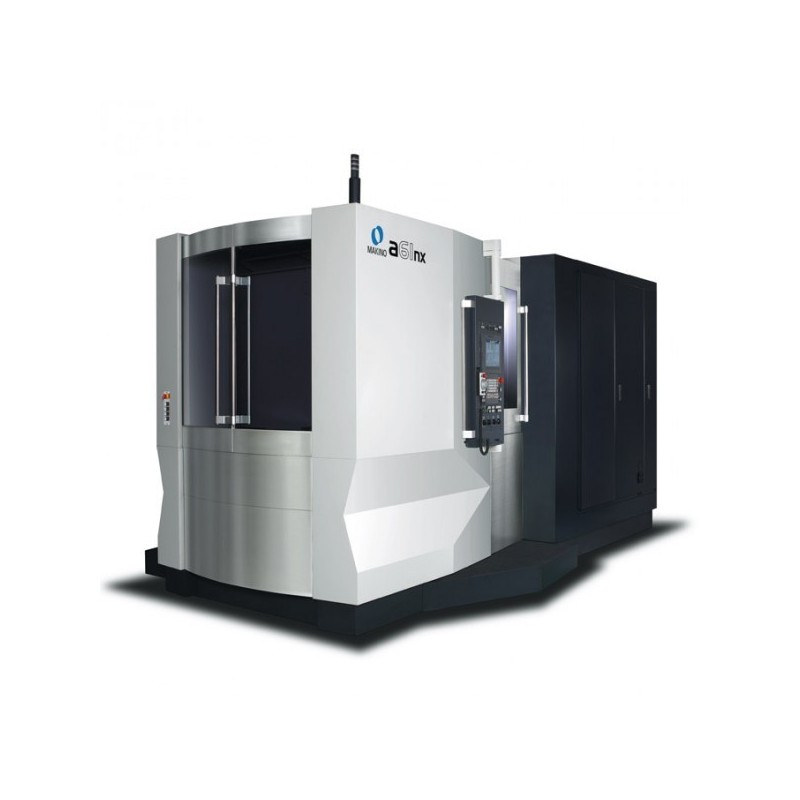

Хоризонтален обработващ център Макино A61nx

New Макино a51nx и a61nx HMCS простират обработващи възможности
Новият a51nx Макино и a61nx хоризонтални обработващи центрове се простират възможностите на изключително успешна една-серията с множество технологии, които предлагат следващото поколение производителност, точност и надеждност.
The a51nx и a61nx имат по-големи работни пликове, по-висока якост на машина и твърдост далеч отвъд нива обикновено са свързани с 40-тънки машини. Всичко това, плюс разширени вретена и подобрения ос употреба, комбайни, за да достави по-голяма скорост и прецизност в по-голямата част приложения.

Разширена работа плик
Моделите на a51nx и a61nx похвали разширени ос пътувания. The a51nx разполага с 560-мм (22,0-инчов) X-ос и удължен Y- и Z-оси на 640 мм (25.2 инча) за общия обем на водещи в индустрията ос на 8.1 кубични фута. Допълнителното Y-ход се получава с 14 процента по-голяма работна плик, който побира по-големи части или повече части на тела.
Стандартната a61nx разполага с 730-мм (28,7-инчов) X-ос, 650-мм (25,6-инчов) Y-ос и продължителен Z-ос 800 мм (31,5 инча). Като опция се предлага висока колона на a61nx разширява Y-ос до 730 мм (28.7 инча), което я прави полезна за големи лят или близък до нетния-образни приложения, които изискват допълнителен ход, но не и силата на 50-тънки вретено. Благодарение на увеличения Z-ос ход, максимална дължина на инструмент за моделите a51nx и a61nx се увеличи до 430 мм (16,9 инча) и 510 мм (20.1 инча), съответно, което е изгодно за линейни-скучни приложения.

Повече вретено мощност

a51nx и a61nx машини имат нов, по-мощен стандарт и незадължителните вретена. Стандартната шпиндела е 14 000 оборота в минута дизайн с 240 Nm на мито-номиналния въртящ момент и 22 кВт на постоянна мощност, увеличение с 19 процента в сравнение с предишния модел. Като опция се предлага 300-Nm вретено, предназначена за високи нива на метал-отстраняване на цветни приложения също е на разположение, се откриват нови възможности за механична обработка, обикновено запазени за по-големи машини. Заедно с двете нови вретена, сегашната 20000-об ядро ​​охлаждане шпиндела остава на разположение като опция за a51nx и a61nx машини.

Висока якост на машина и твърдост

Кастинг дизайн и ос направляващи подобрения на машините за NX доставят по-висока твърдост, капацитет на натоварване и прецизност. А нови крос-ролкови водачи добиви дизайн подобрени твърдост за по-високи цени метал за отстраняване, намаляване на вибрациите и подобрен живот на инструмента.
Няколко големи подобрения за леене в съчетание с използването на кръстосано ролкови водачи дават възможност на клиентите да използват ефективно за допълнително с 14 процента Y-ход.

-висока продуктивност

Машините за NX са проектирани с 1G-ос ускорение на допълнен с висока мощност серво двигатели и подобрена леене твърдост за по-бързо ускорение. За да се настанят по-бързи времена за ускорение / забавяне, машини NX добави охлаждане до СВД ядки и линейни направляващи опаковки.
Освен това, NX модели имат стандартен директно задвижване (DD) моторни маса B-ос за драстично по-бързо време за индексиране спрямо предходната червячна предавка задвижване NC ротационната маса (НСРТ). Двигателят включва система инерционен контрол, която се регулира скоростта на маса и ускорение на базата на палет полезен товар. Благодарение на скоростта на двигателя DD, това може да доведе до по-малко машини, необходими в големи обеми, с висока инструмент преброяване автомобилни приложения. моторно маса DD също намалява B-ос сложност и елиминира реакция и ключ износване компонент.

Разширяване надеждност

а-серията машини на Макино имат добре изградена репутация за надеждност, както и ниски разходи за поддръжка, благодарение на техния дълготраен начин покрива, твърд шпиндел дизайн и здрава автоматична инструмент чейнджър (АТС). Nx машини се възползват тези доказани дизайн и предварително надеждност с нови функции.
Вратата на затвора ATC обикновено вижда милиони цикли върху продължителността на живота на една машина. На NX машини, високоскоростен серво задвижване СВД с задвижва вратата на затвора ATC, подобряване отзивчивост, лекота на инсталиране и поддръжка. Оста серво също намалява излагането на текстил и облекло за работа плика. Нетният резултат е подобрена надеждност и по-чисти среди на РВД.
