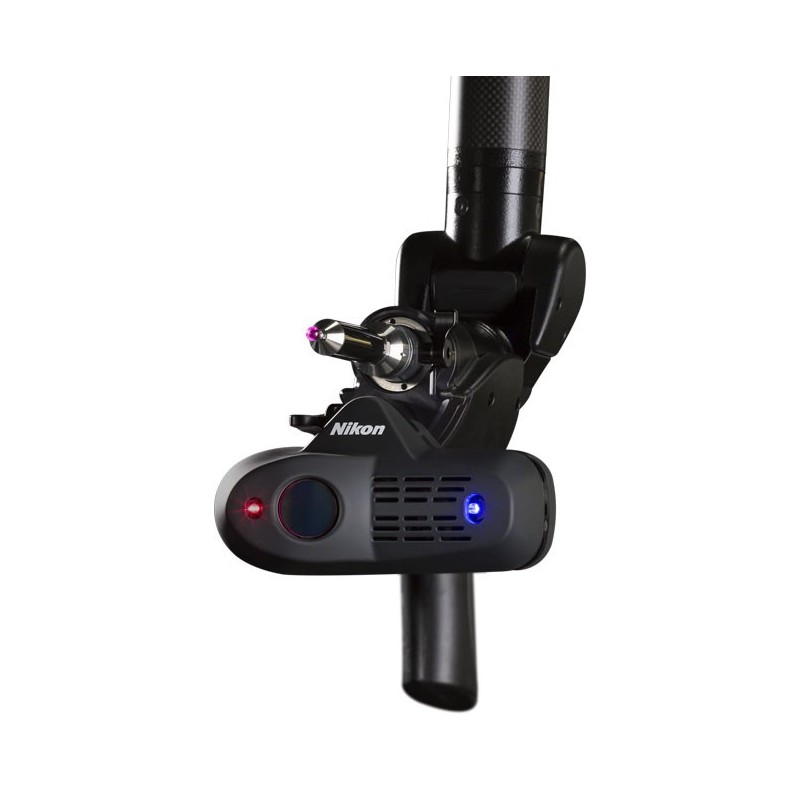

Nikon ModelMaker H120 – Scanare 3D rapida si precisa

Nikon ModelMaker H120 – Scanare 3D rapida si precisa

Dupa mai mult de doua decenii de la lansarea gamei ModelMaker, Nikon a dezvoltat modelul de varf, ModelMaker H120, incorporand tehnologia cu laser albastru, viteza mare de achizitie a datelor, optica speciala si abilitatea de a masura cele mai diferite materiale, intr-un singur sistem.

Beneficiile sistemului:

-        ZGOMOT SCAZUT AL DATELOR ACHIZITIONATE: obiectivul Nikon combinat cu tehnologia laserului albastru.

-        PRECIZIE DE NEEGALAT: precizia de scanare este de 7 microni

-        PERFORMANTA FARA COMPROMISURI: masoara peste 450 de benzi pe secunda, indifferent de materialul analizat.

-        USOR DE FOLOSIT: indicatorul Full Fiel of View pentru o scanare precisa

-        MASOARA CELE MAI COMPLICATE MATERIALE: optimizarea in timp real a laserului, pentru fiecare punct masurat

-        OPTIMIZAT PENTRU TOATE APLICATIILE: proiectate pentru a fi utilizate in toate conditiile de productie sau pe teren

Aplicatii:

-        Inspectie rapida si precisa

-        Comparatie cu modelul CAD

-        Inspectarea caracteristicilor geometrice

-        Inspectie Gap-and-flush

-        Reverse enginnering

-        Digitizare pentru fabricarea aditivilor

Beneficii si caracteristici:

Performanta fara compromisuri

Prin combinarea unei rate de cadre de 450 Hz, a unei latimi de banda de 120 mm si a unei rezolutii de 35 μm, utilizatorii beneficiaza de o productivitate ridicata si de masuratori detaliate.

Fara a se baza pe tehnicile de interpolare pentru a spori in mod artificial densitatea datelor, ModelMaker H120 garanteaza colectarea rapida a datelor pe o suprafata mare, fara a omite detaliile mici, oferind o flexibilitate mare chiar si atunci cand timpul ciclului de masurare este critic.

Mai mult de atat, precizia superioara a ModelMaker H120 asigura ca aceasta se afla departe de tehnologiile similare, impingand in continuare limitele traditionale acceptate ale scanerelor portabile cu laser.

Masoara materialele cele mai provocatoare

Cea de-a patra generatie a tehnologiei ESP4 imbunatatita si patentata de Nikon, ofera o ajustare dinamica in timp real a intensitatii laserului pentru fiecare punct. Utilizatorii pot scana fara probleme piesele cu tranzitii puternice de culoare si cu reflectie variata, din orice pozitie, fara pierderea vitezei de scanare si fara pregatirea probelor cu metodele traditionale.

Scanerele ModelMaker beneficiaza de un control inteligent al reflexiei, permitand utilizatorilor sa masoare materiale foarte stralucitoare sau lustruite, in timp ce reflexiile nedorite sunt filtrate.

Productivitate imediata

Configurarea simpla a sistemului, boot-ul imediat care nu necesita incalzirea laserului, combinata cu rigiditatea structurala, stabilitatea termica si tehnologia de codare a bratelor MCAx, permit utilizatorilor sa efectueze masuratori rapide si precise.

Zgomot extrem de scazut in achizitia de date

Prin conbinarea tehnologiilor speciale dezvoltate de Nikon, laserul ModelMaker H120 cu lumina albastra, realizeaza masuratori superbe cu zgomot redus, si poate achizitiona detalii exacte cum ar fi muchiile ascutite, zgarieturile si abraziunile.

¹ Typical values are 30% better than published values.
² Laser scanner Accuracy is determined by scanning a plane from various directions, each time using the entire scanner field of view. The result is the maximum 1σ deviation of the scan data to fitted plane features.
