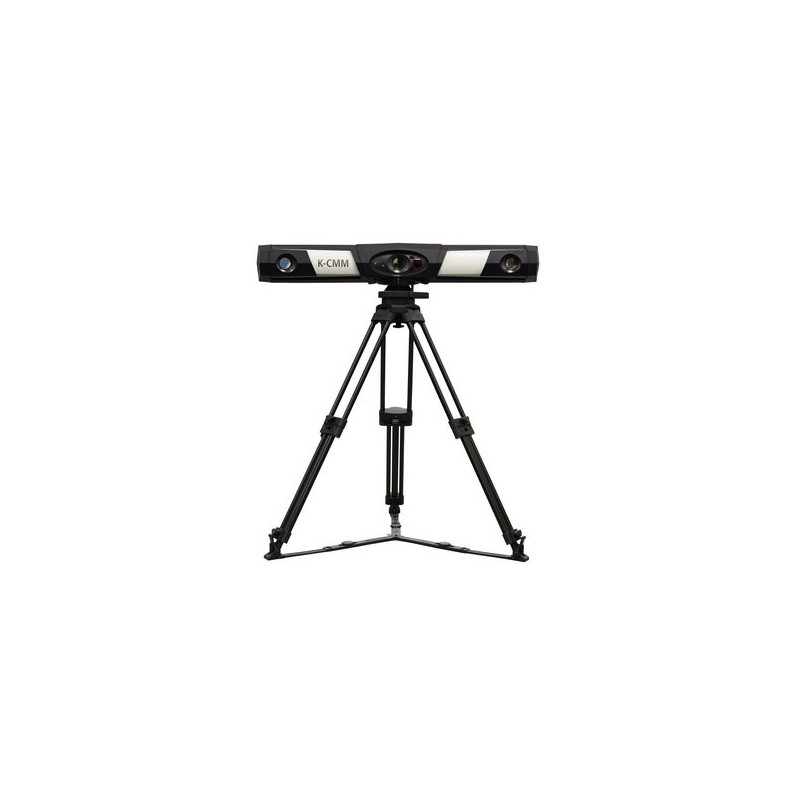

Sistem optic Nikon K-CMM
K-CMM este un sistem precis si portabil de masurare potrivit pentru inspectie si control dimensional special conceput pentru a fi folosit in mediul industrial.
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
K-CMM este un sistem precis si portabil de masurare potrivit pentru inspectie si control dimensional special conceput pentru a fi folosit in mediul industrial.
Acest sistem ofera o precizie ridicata si un volum masurabil de pana la 85m3, lucrul facut posibil datorita cameralor de inalta calitate si a triangulatioe pozitiiol ledurilor infrarosu, pozitionate pe scanerul portabil sau pe proba pentru palpare.
K-CMM este un sistem complet portabil, folosit pentru masuratori direct in mediul industrial. Sistemul poate veni in doua variante, cu doua volume de lucru si acuratete potrivite specificatiilor clientului.
Beneficii:
-Flexibilitate si mobilitate ce permit inspectia reperelor direct in mediul industrial
-Reducerea timpului de stationare si a pieselor rebut
-Multi-Senzor: masurare prin palpare si scanare cu laser
-Sistemul garanteaza o precizie ridicata deoarece nu are in componenta elemente motorizate
-Libertatea foarte mare de miscare
-Usor de folosit si instalat – este nevoie doar de un singur operator
Aplicatii:
-Inspectia reperelor si a intregului ansamblu.
-Sisteme de fixare
-Elemente nevopsite/ table
Caracteristici:
Pregatit pentru palpare si scanare
Atasang un palpator la dispozitivul de palpare MSP(Multi-Sided Probe) ofera o greutate foarte redusa, masuratori repetabile care ofera o zona nelimitata in ceea ce priveste libertatea de miscare.
Configuratia palpatorului poate fi modificata foarte usor prin folosirea Autojoint-ului de la Renishaw
|
Palpator Standard |
Palpator de rubin, cu diametru de 4mm |
|
Schimbarea palpatorului |
Repetabil datorita folosirii autojoint-ului de la Renishaw |
|
Numar de LED-uri |
25 |
|
Unghiuri masurabile |
O infinitate de valori pentru pitch, yaw sau roll |
|
Dimeniuni |
185 mm x 185 mm x 180 mm |
|
Greutate |
326 g ( cu palpatorul standard inclus) |
Sistemul de fixare
Sistemul K-CMM este echipat cu un trepied portabil cu o greutate redusa si foarte rigid. Datorita ajustatii pe inaltime, modificarea inclinatiei si sistemului de fixare Quickfix, sistemul K-CMM ofea o flexibilitate si o robusstete necesara pentru masuratorile efectuate direct in mediul industrial.
|
Incarcarea maxima |
55 Kg |
|
Inaltime reglabila |
500 mm – 1600 mm |
|
Unghi reglabil |
Rotatie 360 ° si 10° inclinare |
|
Amprenta la sol(diametru) |
840 mm – 1220 mm |
|
Greutate |
7 Kg |
Specificatii:
|
|
K6000 |
K7500 |
|
|
Volum masurabil |
Lungime |
4.5 m |
6 m |
|
Field of view |
Pana la 3,7m x 2,7m |
||
|
Volum |
20 m3 |
35 m3 |
|
|
Performante |
Acuratete volumetrica |
95 µm + 25 µm/m |
110 µm + 25 µm/m |
|
Acuratet in punct |
Pana 20 µm RMS |
||
|
Repetabilitate |
Pana la 20 µm RMS |
||
|
Caracteristici |
Dimensiune
|
1157 mm x 230 mm x 175 mm |
|
|
Greutate |
24 kg |
||
|
Temperatura |
In functiune 10 °C to 35 °C/ depozitare -10 °C to 50 °C |
||
|
Umiditate |
In functiune 30% to 70%/ depozitare 10% to 90% |
||
|
Presiune atmosferica |
In functiune 70 kPa to 106 kPa/ depozitare 50 kPa to 106 kPa |
||
|
Timp de incalzire |
30-60 de minute |
||
|
Alimentare |
100/240 VAC, 50/60 Hz, 1,0 A |
||
|
Clasa laser |
Clasa 2M |
||
|
Compatibilitate software |
Nikon Metrology CMM-Manager |
||
