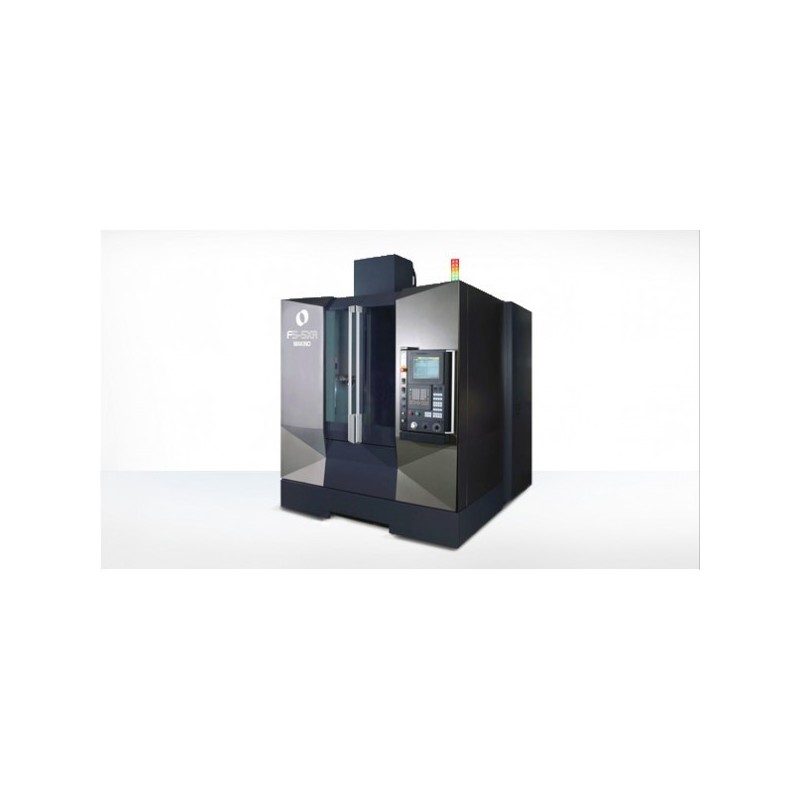

Centru de prelucrat vertical Makino F5-5XR

F5-5XR combina viteza,precizia si flexibilitatea necesara aplicatiilor de frezare, in 5 axe, cu toleranta stransa. Bazat pe F5, F5-5XR este o solutie accesibila de 5 axe pentru matrite complexe, componente medicale si aerospatiale.

F5-5XR ofera aceeasi viteza si precizie ca F5, dar cu flexibilitatea inerenta unui centru de prelucrare cu 5 axe. Folosind simultan 5 axe, „2+3 prelucrare” sau chiar tehnici simple de prelucrare pentru 5 fete, F5-5XR ajuta producatorii sa reduca parti din configuratie si din manipulare, economisire de timp, imbunatateste calitatea si reduce costul. In acelasi timp ofera precizie extraordinara si finisaje fine in aplicatii 3D  complexe si dificile.

F5-5XR are axele de deplasare X-,Y- si Z de 35.4 inch, 19.7 inch si 17.7 inch. Masa de lucru a masinii de 39.4 inch cu 19.7 inch ofera un spatiu amplu pentru masa 5XR si pentru aranjarea pieselor, dar si un spatiu suplimentar pentru o menghina pentru a se potrivi aplicatiilor ce nu necesita 5 axe. Se poate atasa un laser optional pentru masurarea lungimii sculelor automata (sistemul ATLM).

Precizia inclinarii masei rotative

Design-ul nou al mesei rotative ofera performante avansate si viteze crescute, acuratete si putere. Design-ul compact ofera un spatiu de lucru extins fata de mesele rotative anterioare, facilitand piesele mari.

Mecanismul de franare cu disc dublu genereaza un cuplu mai mare de strangere pentru inclinare si pentru axele de rotatie oferind forte de aschiere mai mari pentru materialele dure. Design-ul masei imbunatateste productivitatea prin cresterea inclinarii si vitezei de rotatie, in acelasi timp pastrand o precizie de pozitionare precisa, cu o repetabilitate de ±2 secunde.

Capacitate variata

Inclusa in configuratia standard a F5-5XR este axul HSK-63A ce produce 20 000RPM. Axul incorporeaza patentul Makino „core-cooling” pentru controlul temperaturii a sistemului. Axul cu doua raze de actiune ofera capacitate variata unica, cu rigiditate la  intervale mai mici pentru operatia de degrosare. Se poate observa o reducere de vibratii/zgomot la producerea micilor detalii si trasaturi fine folosind unelte mici la turatii mari. In plus, o magazie de 30 de instrumente ofera o gama variata de scule

Programul F5-5XR

F5-5XR foloseste programul Makino Professional 5 pentru control, ce imbina perfect interfata grafica a unui sistem de operare Windows(GUI),  ecranul tactil ofera instant accesul la informatii, user-friendly, eficient, capacitatea de management a datelor si editarea lor asemenea unui PC si capacitatea de stocare a unui centru de date.

De asemenea prezent in F5-5XR este si programul de urmatoarea generatie „Super Geometric Intelligence” (SGI.4), dezvoltat special pentru masini cu rata de avans mare, tolerante stranse a pieselor complexe, conturarea 3D a formelor folosindu-se cantitati mici de date NC, asigurandu-se rate de productie mai rapide ca orice alt CNC standard, mentinand in acelasi timp precizie mare. SGI.4 ajuta la furnizarea celui mai mic timp de lucru si costurile realizabile prin reducerea timpului in matrita, a cavitatilor complexe si componente medicale cu pana la 40% cand se compara cu alte tehnologii de control.

Standard Specifications:
* 20,000-rpm, HSK-A63 Spindle
* Two-Range Spindle
* Scale Feedback for X-, Y-, and Z-Axes
* Tsudakoma TN-161
* Tilt-Trunion Table
* Thirty (30)-Tool Magazine
* ATC Shutter
* Professional 5 Control
* Super Geometric Intelligence (SGI.4)
* Tool Center Point Control
* Rotary Table Dynamic Fixture Offset
* Tilting Work Plane
* 3-Dimensional Cutter Compensation
* Data Center Storage (160 MB)
* Part Program Storage (160 Meters)
* Program Numbers (120)
* Rigid Tapping (G84)
* Centralized Auto Grease
* Fully Enclosed Splash Guard
* Fixed Manual Pulse Generator
* Air Dryer
* Inch/Metric Selection
* Helical Interpolation
* Programming Data Input (G10)
* Tool Offset Pairs (64 Total)
* Tool Offset Memory C
* Cutter Compensation C
