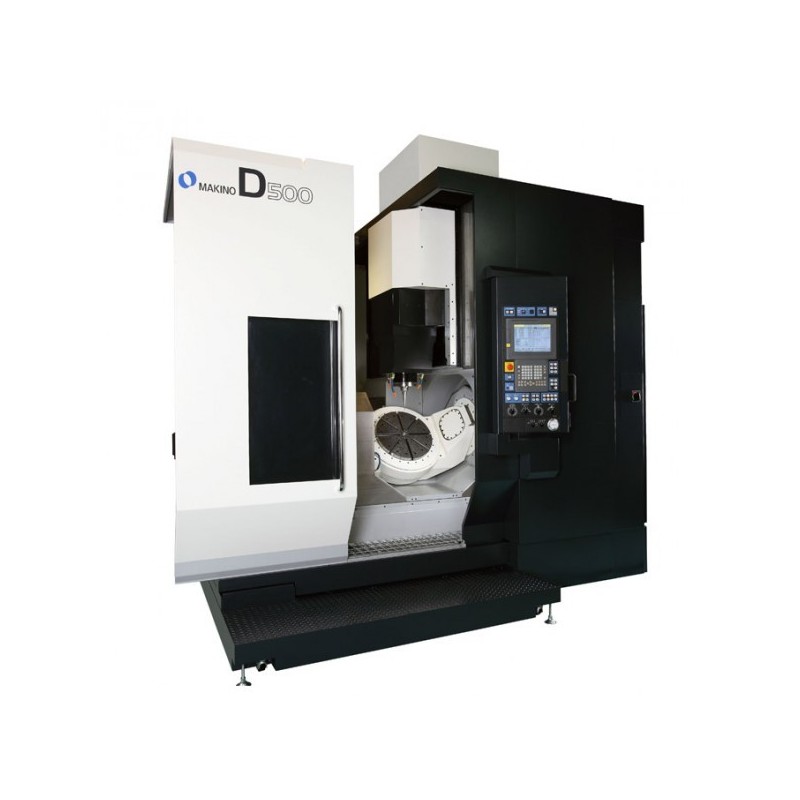

Makino D500 - Centru de prelucrat CNC vertical, in 5 axe

Makino D500 – Centru de prelucrare vertical in 5 axe- viteza si prezicie.

  Makino D500 este cel mai nou centru in 5 axe de la Makino, dedicat industriei Aerospatiale. Acest centru a fost proiectat special pentru  productia pieselor complexe, unde calitatea este extreme de importanta. D500 ofera pentru operator acces rapid la zona de lucru, poate prelucra piese cu un diametru de pana la 650mm si o inaltime maxima de 500mm. Cursele axelor x si y sunt de 550mm si 1000mm respectiv 500mm pe axa z.

Masa rotativa - trunion, cu motoare cu actionare directa.

  Trei motoare cu actionare directa ofera mesei rotative viteza si precizie, pentru axele C si A. un motor cu actionare direct a controloeaza rotatia axei C si 2 motoare cu actionare directa asigura inclinarea axei A. designul cu 2 motoare asigura un cuplu si o rigiditate mai mare si se obtine astfel o precizie dinamica superioara. Cuplul mare al motoarelor cu actionare directa ofera deasemenea o accelerare superioara, completand astfel miscarile rapide ale axelor x,y,z si reuseste astfel sa scada timpul pentru prelucraru complexe in 5 axe cu pana la 60%.

Stabilitate termica si precizie.

  Pentru a asigura controlul termic , Makino D500 este echipat cu un regulator de temperature separate, care mentine controlul constant al temperaturii de functionare pentru diverite component ale centrului. Motoarele cu actionare directa au invelis de protective pentru a controla caldura degajata, toate suruburile cu bila au sistem de racier prin interior, arborele principal este de asemenea stabilizat termic. Chiar si piesele turnate ale masinii sunt invelite cu un marerial de izolare termica pentru a reduce la minim impactul schimbarii temperaturii si pentru a nu fi afectata precizia centrului.

Arbore  principal – productivitate si flexibilitate

  Makino D 500 este echipat cu un arbore principal foarte productive, 14 000 rpm, oferind fermitate exceptionala si rigiditate pe o gama larga de viteze de functionare. O component separate asigura o relatie intre temperatura de functionare a arborelui si cea a pieselor turnate ale centrului – se creaza astfel o zona controlata, un mediu de lucru stabil si foarte précis. In plus Makino D500 poate fi configurat optional cu brosa cu viteza cuprinsa intre 20 000rpm si  30 000rpm , rezultatnd productivitate in aplicatii de prelucrare de mare viteza.

Control in 5 axe

  Makino D500 include Makino Professional 5 Control, care ofera un  amestec perfect intre o interfata grafica Windows CE (GUI), display cu touch-screen ce ofera acces instantaneu la informatie printr-o sinmpla atingere, user friendly, capacitate similara PC, eficienta si prietenoasa cu utilizatorul pentru gestionarea datelor, editare, conectare retea, si stocare intr-un centru de date. Sunt de asemenea prezente, softul Super Geometric Intelligence (SGI.4) si o varietate de accesorii de control pentru imbunatatirea performantelor de prelucrare in 5 axe. Aceste caracteristici include: Tool Center Point Control (TCP), Tilted – Work Plane (TWP), 3D Cutter Compensation, and Rotary Table Dynamic Fixture Offsets (DFO). Ecrane user-friendly dedicate simplifica aplicatiile generale pentru prelucrarea in 5 axe. Functii ajutatoare usor de aplicat sunt incluse pentru a preveni interferentele intre arbore si masa in timpul funuctionarii automate, pentru a imbunatatii productia fara risc.

Automatizare si integrare

  Ergonomia centrului Makino D500, ofera  acces operatorului la masa de lucru cu copul de instalare sau control al sculei si piesei – plafonu ofera o deschidere ce permite accesul unui pod rulant in zona de lucru a centrului. Configurat fie cu o masa fixa sau un palet interschimbabil, centrul poate fi usor integrat cu un schimbator de palet automat sau cu un robot dedicate pentru manipularea pieselor.  Se poate configura cu usurinta cu un manipulator de palet Makino MMC2 asigurand astfel o functionare continua fara supraveghere.
