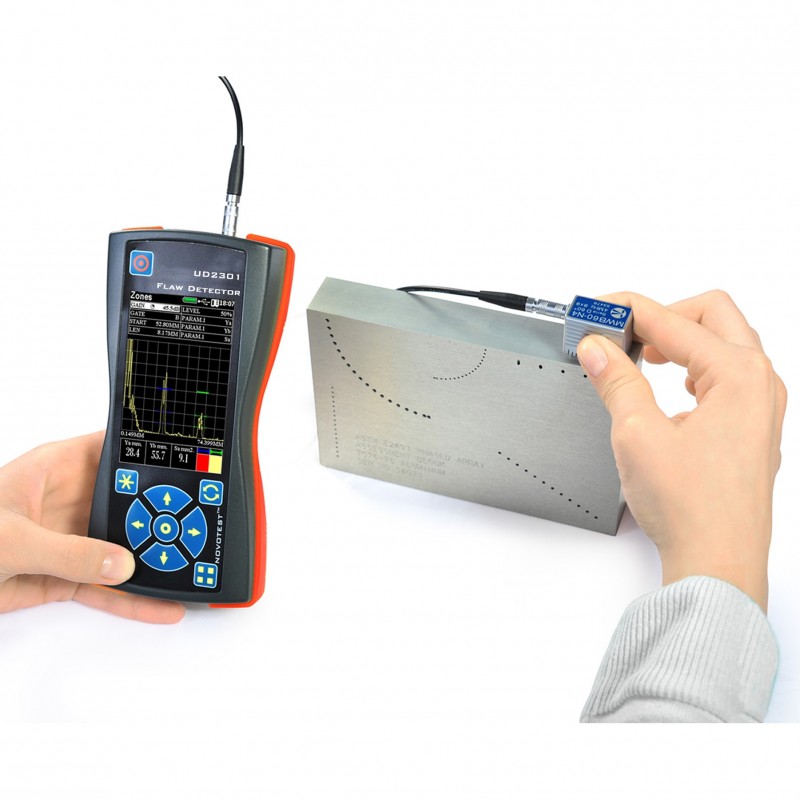

Detectorul cu ultrasunete Novotest UD2301-mini este proiectat pentru testarea nedistructiva a metalelor, materialelor plastice, sticlei, materialelor compozite, inspectiilor prin sudare si masurarii grosimii diferitelor produse si structuri.
Detectorul de defecțiuni permite utilizatorului să detecteze diverse defecte, cum ar fi discontinuitățile, fisurile și eterogenitatea materialelor din produsele semifabricate și îmbinările sudate, pentru a măsura adâncimea și coordonatele defectelor, grosimea produselor, viteza propagării și atenuarea vibrațiilor cu ultrasunete (UT) în material.
Dispozitivul are un afișaj color cu rezoluție mare (320 * 480 pixeli), ceea ce îmbunătățește semnificativ gradul de utilizare a acestuia.
Utilizarea detectorului defectelor ultrasonice:
pentru a testa calitatea sudurilor și a metalelor de bază ale produselor;
pentru a detecta coroziunea, fisurile, delaminările și alte defecte interne;
pentru a determina coordonatele și estimarea parametrilor defectelor, cum ar fi discontinuitatea, fisurile și uniformitatea materialelor din produsele din metal, plastic, compozite și alte materiale;
pentru a măsura grosimea produselor.
| Operating frequency range | from 1 to 10,0 MHz |
| Range of measured time intervals (duration of scanning) | from 6 to 1000 µs |
| Velocity range | 1000 – 9999 m / s |
| Error of measurement of time intervals | not exceed ± 0,025 µs |
| Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dB | not exceed ± 0,5 dB |
| Testing gain range | 125 dB |
| Averaging over the quantity of starts | from 1 to 16 |
| Range of variation of temporal sensitivity adjustment (TVG) | 40 dB |
| Number of control points TVG | 15 |
| Duration of the excitation pulse to the load | from 0,0 to 0,5 µs |
| Amplitude of the excitation pulse to the 50 Ohm load, not less | 100, 200, 300 |
| Operating frequency range of the receiver on the level -3 dB | from 1 to 10 MHz |
| Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than | 1 dB |
| Scanning | from 1 to 1000 µs |
| Delay of scanning | from 0 to 2000 µs |
| Range of measurement of time intervals | from 0 to 1000 µs |
| Setting a delay in the prism of the probe | from 0 to 15 µs |
| Automatic signaling of defects (AFS) | dual-gate |
| Setting range of AFS gates | from 0 to 2000 µs |
| Adjusting thresholds of AFS gates | from 0 to 100 % of screen height |
| Detection of signals | positive half-wave, radio mode |
| Dimensions (W*H*L) | 80*162*38 mm |
| Weight, not more | 250 g (without batteries) |
| Mean time between failures | not less than – 3000 hours |
