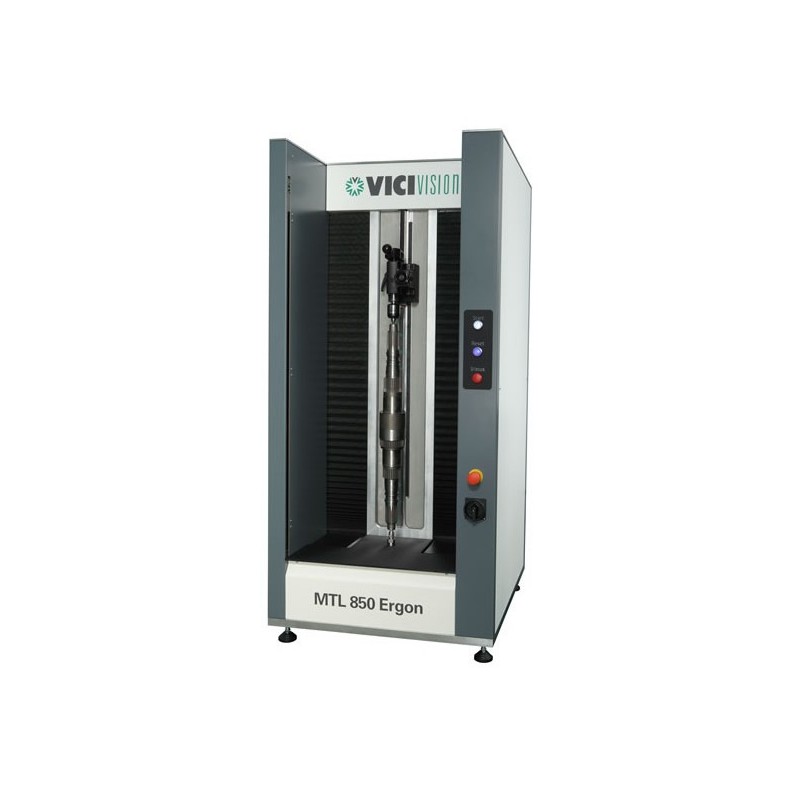

Masina optica de masurat VICIVISION MTL 850 Ergon
MTL 850 Ergon este un aparat de masurare optic, proiectat sa masoare piesele mari fara a le intoarce, direct din magazia special amenajata pe podea.
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
MTL 850 Ergon este un aparat de masurare optic, proiectat sa masoare piesele mari fara a le intoarce, direct din magazia special amenajata pe podea.
Ergon este un cuvant din Grecia care inseamna “locul de munca”. MTL 850 nu este un instrument de masurare simplu, este de fapt un foarte bun asistent care ajuta operatorul sa:
- Pastreze centrele CNC in productie prin eliminarea timpilor morti
- Reduca timpul de masurare pentru prima piesa
- Efectueze masuratorile direct pe bancul de lucru
- Reducerea pierderilor prin setarea initiala a tolerantelor
Prin utilizarea unei masini MTL 850 Ergon o sa:
- Reduceti considerabil costurile pentru timpul si forta de munca
- Reduceti numarul de piese aruncate
- Aveti ce-a mai mare performanta de zi cu zi pentru CNC (in special pentru masinile cu axe multiple)
Aceste lucruri au facut din MTL 850 Ergon Solutia ideala pentru o recuperare rapida a investitiei.
MTL 850 Ergon poate efectua:
- Masuratori statice (diametre, lungimi, unghiuri, distante si unghiuri intre puncte si linii drepte, diametrul mediu al unei sfere)
- Masuratori fir (diametre nominale, diametre minore, cota de role, lungimea unui filet)
- Masuratori geometrice (simetrii, paralelisme, perpendicularitati)
- Forma si masuratori de rotatie (diametre de rotatie, calendarul unghiurilor intre came, gauri si chei, circularitate, forma cilindrica)
Principalele caracteristici ale gamei Ergon sunt:
- O zona de acces mare care face incarcarea de piese mult mai usoara fara a fi nevoie ca operatorul sa se aplece
- Deschidere de top pentru a permite ajutorul la incarcare
- Senzorii retractabili sunt amplasati sub zona de incarcare intr-o pozitie sigura pentru a fi protejati de accidente in timpul incarcarii si descarcarii
- Fotocelulele sunt protejate pentru a asigura siguranta, este perfect pentru incarcarile robotizate
-“Debit de aer” sistemul de racire imparte unitatea electrica din zona de masurare
- Masuratorile efectuate sunt verificate in mod automat
- Exista senzori de temperatura pentru a evita erorile care pot aparea la schimbarile de temperatura
- Masina este construita pentru a lucra in medii foarte uleioase
Alege cel mai potrivit echipament pentru analiza pieselor produse.
• Fitinguri • Conectori fluide • Piese de tip ax •
• Piese multi-ax • Pini • Suruburi de precizie • Suruburi laminate • Nituri •
• Suruburi si bolturi • Piese turnate •
• Piese turnate pentru componente electrice •
• Arbori cu pinion • Supape • Robineti • Pistoane hidraulice •
• Valve • Cilindri pneumatici • Piese strunjite •
• Implanturi dentare • Arbori de transmisie • Angrenaje • Suruburi •
• Suruburi medicale • Turbine • Turbo compresoare • Arbori cu came •
• Piese pentru ceasuri •
• Injectoare • Arbori cotiti • Osii auto •
| Model | Measuring field Ø x L | Max. loadable sizes Ø x L – Weight | Resolution Ø – L – Rotation | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight |
|---|---|---|---|---|---|---|
| MTL 500 Ergon | 60 x 500 mm | 180 x 520 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 500 Ergon | 120 x 500 mm | 180 x 520 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 500 Ergon S | 120 x 500 mm | 180 x 520 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 850 Ergon | 60 x 850 mm | 180 x 890 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 850 Ergon | 120 x 850 mm | 180 x 890 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 850 Ergon S | 120 x 850 mm | 180 x 890 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 1250 Ergon | 120 x 1250 mm | 180 x 1290 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 2000 mm 300 kg |
| MTL 1250 Ergon S | 120 x 1250 mm | 180 x 1290 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 2000 mm 300 kg |
Cod produs: VICIVISION MTL 850
