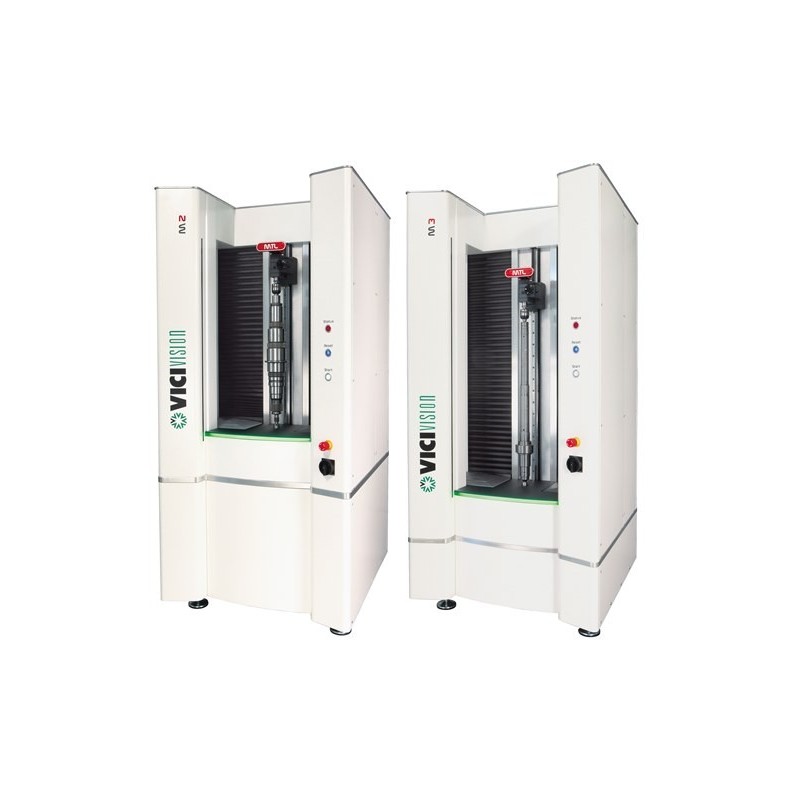

Masinia optica de masurat ViciVision MTL M2 - M3
MTL M2 si MTL M3 au un domeniu de masurare mai larg (140×600 mm respectiv 140×900 mm), fiind folosite cu succes in analiza si masura pieselor turnate. Designul unic ofera acces direct la piesa, asigurand o incarcare practica atat pentru piese mici cat si pentru compenente de dimensiuni mari.
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
MTL M2 si MTL M3 au un domeniu de masurare mai larg (140×600 mm respectiv 140×900 mm), fiind folosite cu succes in analiza si masura pieselor turnate. Designul unic ofera acces direct la piesa, asigurand o incarcare practica atat pentru piese mici cat si pentru compenente de dimensiuni mari.
Au o carcasa metalica completa care ofera pretectie in mediul de lucru.
Pozitia verticala a piesei faciliteaza incarcarea, chiar si pentru piese de pana la 900 mm lungime, cu ajutorul sistemelor speciale de fixare.
Masinile sunt echipate cu un sistem dublu de compensare a temperaturii (atat pentru diametre cat si pentru lungimi), fiind ideale pentru folosirea direct in hala de productie. Sistemul unic de racire “Air Flow” face ca aceaste masini sa reziste si sa functioneze in cele mai dificile medii de lucru.
Rezultatele masuratorilor sunt afisate pe histograme pentru o consultare imediata.
MTL M2 si MTL M3 includ functiile de proiectoare de profile, micrometre, rotunjimi, eliminand erorile umane in obtinerea masuratorilor si permitand operatorilor sa gestioneze datele achizitionate.
Masuratori statice: diametre, lungimi, unghiuri, raze, distante si unghiuri intre puncte si linii, diametre sfera
Masuratori geometrice: simetrii, paralelism, ortogonalitate
Masuratori pentru filete: diametre nominale, diametre interne, diametre medii, unghiuri, inaltimi, dimensiuni rola
Masuratori de forma: diametre de rotatie, circularitate, coaxialitate, cilindricitate, masuratori unghiulare
DXF comparison (optional): distanta dintre profile, distante de la toleranta, GD&T
Software cu caracteristici avansate
Auto-programare: scaneaza si efectueaza toate masuratorile geometrice cunoscute in mod automat.
Programare asistata: software-ul sugereaza in mod automat masuratorile
Programare manuala: operatorul poate alege si modifica masuratorile in mod manual
Incarcare automata a programului: MTL M2 si MTL M3 sunt capabiea sa recunoasca in mod automat piesa care se masoara si incarca programul creat anterior.
Model
| Measuring field Ø x L | Max. loadable size Ø x L – Weight | Resolution Ø – L – Rot. | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight | |
|---|---|---|---|---|---|---|
| M2 | 140 x 600 mm | 240×625 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+D[(mm)/100] µm |
0.4 µm 3 µm |
916x1027x2000 mm 400 kg |
| Model | Measuring field Ø x L | Max. loadable sizes Ø x L – Weight | Resolution Ø – L – Rot. | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight |
|---|---|---|---|---|---|---|
| M3 | 140 x 900 mm | 240×925 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+D[(mm)/100] µm |
0.4 µm 3 µm |
916x1027x2000 mm 400 kg |
Alege cel mai potrivit echipament pentru analiza pieselor produse.
• Fitinguri • Conectori fluide • Piese de tip ax •
• Piese multi-ax • Pini • Suruburi de precizie • Suruburi laminate • Nituri •
• Suruburi si bolturi • Piese turnate •
• Piese turnate pentru componente electrice •
• Arbori cu pinion • Supape • Robineti • Pistoane hidraulice •
• Valve • Cilindri pneumatici • Piese strunjite •
• Implanturi dentare • Arbori de transmisie • Angrenaje • Suruburi •
• Suruburi medicale • Turbine • Turbo compresoare • Arbori cu came •
• Piese pentru ceasuri •
• Injectoare • Arbori cotiti • Osii auto •
Cod produs: MTL M2 M3
MTL M2 si MTL M3 au un domeniu de masurare mai larg (140×600 mm respectiv 140×900 mm), fiind folosite cu succes in analiza si masura pieselor turnate. Designul unic ofera acces direct la piesa, asigurand o incarcare practica atat pentru piese mici cat si pentru compenente de dimensiuni mari.
