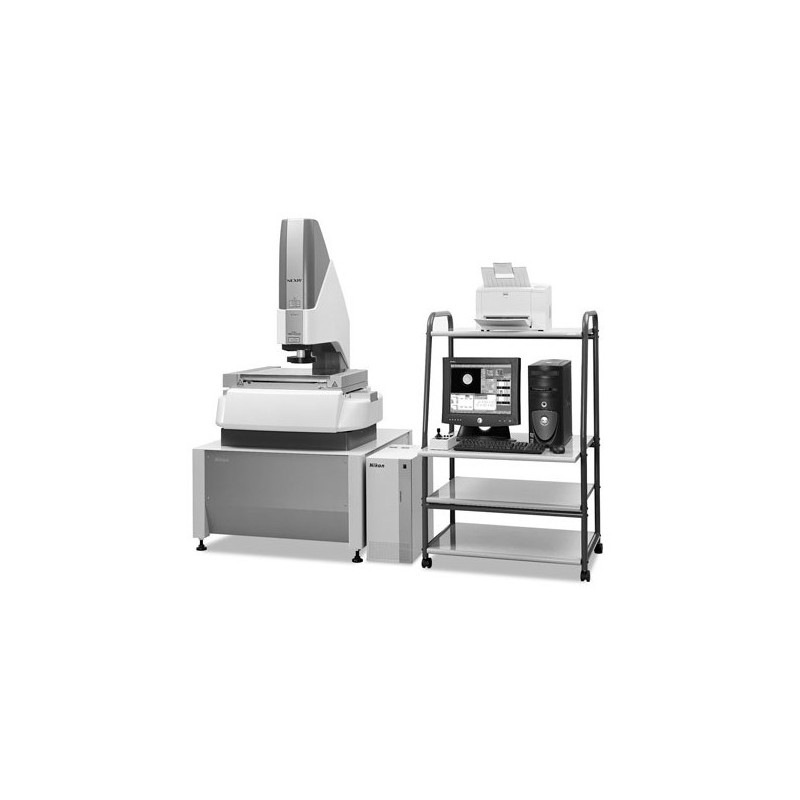

Nikon Nexiv VMR H3030

VMR-H3020 este cel mai precis sistem vision de la Nikon fiind cu adevarat o referinta pentru masuratorile de laborator. Echipamentul Nikon VMR-H3030 are cele mai bune specificatii, cea mai buna acuratete si repetabilitate dintre toate sistemele vision Nexiv cu o rezolutie de 0,01 microni. Cursele pentru axele X Y Z sunt de 300 x 300 x 150 mm, este echipat cu laser TTL capabil de masurarea inaltimilor si scanarea profilelor, este posibila recunoasterea automata a formei. Este ideal in situatii unde precizia este critica, in calibrarea calelor, masurarea matritelor foarte precise sau pentru piese de dimensiuni foarte mici.

Optica Nikon – cea mai avansata tehnologie optica!

Precizia incredibila de 0,01 microni asigura capabilitatea necesara unui instrument de calibrare superior. VMR-H3030 este dotat cu un zoom telecentric de 15 : 1 si o distanta de lucru de 50mm.

Construit si destinat special pentru precizie ultra-inalta

Conceput si destinat pentru masuratori cu acuratete sub micron, echipamentul vision VMR-H3030 este voluminos (de trei ori mai greu ca echivalentul VMZ-R3020). Masa este construita dintr-un metal cu un coeficient de expansiune foarte scazut si cu rulmenti cu role pentru sarcini mari. Encoderele liniare de rezolutie inalta (sticla cu coeficient de expansiune scazut) asigura masuratori de 10x mai precise ca orice alt sistem vision NIKON Nexiv.

Sistem de focalizare cu laser prin obiectiv (TTL Laser)

Asigura folosirea completa a puternicului sistem optic Nikon, fiind posibila scanarea a 1,000 de puncte pe secunda in cazul scanarii profilelor 3D ale pieselor precise. Zoom-ul telecentric de 15x permite localizarea usoara a reperelor de masurat/inspectat la apropieri mici.

Multiple posibilitati de iluminare

O mare varietate de posibilitati de iluminare faciliteaza o detectie a muchiilor extrem de clara. Sistemul  de iluminare include:

• Doua inele LED – inel interior cu 8 segmente independente (unghi de incidenta de 37o ) si inel exterior (cu unghi de incidenta de 75o) pentru detectia muchiilor de contrast scazut ce nu pot fi observate sub lumina episcopica.
• Iluminare episcopica – lumina de sus (unghi de 90o)
• Iluminare diascopica – lumina de jos

Soft specializat NEXIV AUTOMEASURE

NEXIV VMR-H3030 este utilizat cu soft-ul specializat VMR Automeasure ce contine o serie de functii personalizate sistemelor vision de la Nikon.

VMR-Z120X – Maximum magnification model

Ofera o precizie chiar mai mare asigurand un zoom optic de 120x. Ideal pentru inspectia waferelor de silicon.

-          Masuratori precise si rapide

-          Masurarea inaltimilor pentru wafere

-          Laser AF asigura masurarea inaltimilor pe piese minuscule
