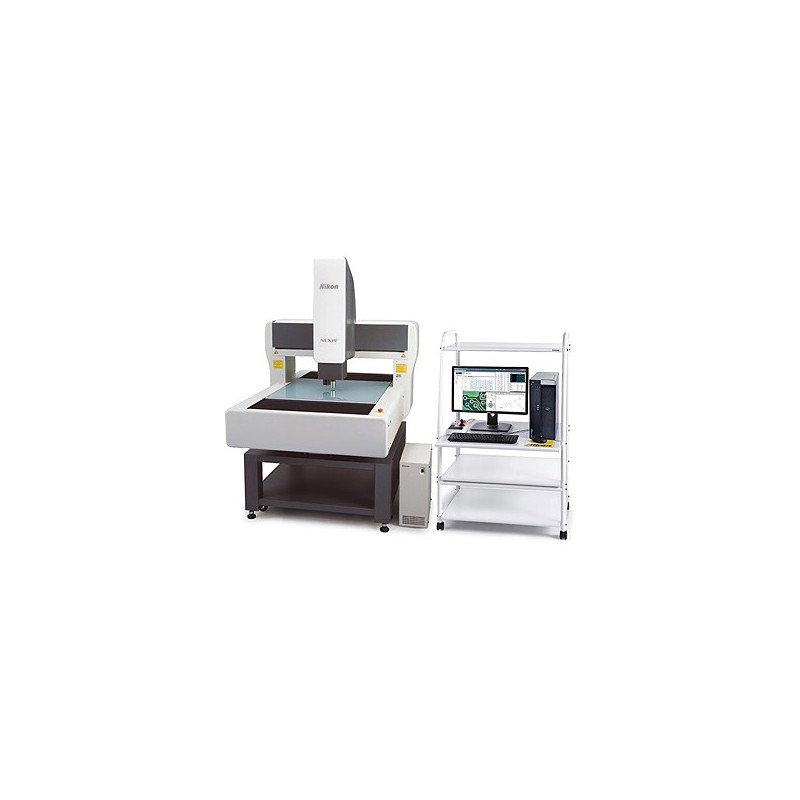

Masina optica de masurat Nikon NEXIV VMZ-R6555

VMZ-R6555:  Viteza superioara si cea mai buna precizie.

VMZ-R6555 ofera curse maxime pentru XY de 650 x 550mm fiind un sistem vision perfect pentru masurarea sau inspectia componentelor de dimensiuni mari cum ar fi: componente medicale, componente electronice, PCB-uri, piese metalice etc.

Avantaje:

-          6 variante optice (de la 0,35 la 120x)

-          Detectie de 0,1 mm pe strat transparent

-          Inel LED cu 8 segmente si trei unghiuri de incidenta

-          Precizie de masurare superioara in comparative cu alti producatori

-          Laser TTL rapid si précis

Categorie: siteme optice

Aplicatii: telecomunicatii, aparate de ras si ceasuri, MEMS, telescoape optice, electronica, analiza de fisuri, analiza suprafetelor

6 variante optice:

Type 1 – 3:

VMZ-R6555 type 1/2/3 sunt dotate cu un obiectiv Nikon 15x cu o distanta de lucru generoasa, camp de  vizualizare larg si Laser TTL de inalta rezolutie.  Impreuna cu lumina episcopica, diascopica si inelul LED cu 3 unghiuri de incidenta fac fata celor mai severe cerinte in domeniul vision.

Type 4 – TZ:

VMZ-R6555 Type 4 si TZ sunt echipate cu obiective NIKON de 15x respectiv 120x cu zoom de mare rezolutie.  Type 4 vine cu lumina episcopica, diascopica si inel LED cu 3 unghiuri de incidenta iar type TZ este dotat cu lumina episcopica, diascopica si inel LED cu 3 unghiuri de incidenta si iluminare darkfield.

Camp de vizualizare extins cu Type A:

VMZ-R6555 type A cu obiectivul Nikon 10x are cel mai mare camp de vizualizare disponibil si cea mai mare distanta de lucru.  Type A vine cu lumina episcopica, diascopica si inel LED cu 8 segmente.

Apropiere (ZOOM) vs Camp de vizualizare

Detectie 0.1 mm pe strat transparent

Dezvoltat pentru a detecta suprafete subtiri, transparente, noul laser TTL lucreaza cu aceeasi viteza si precizie ca pe seria VMR.

Inel LED cu 8 segmente independente si 3 unghiuri de incidenta

Variantele optice Type 1 – 3 vin echipate cu inelul LED cu 8 segmente impreuna cu iluminarea episcopica si diascopica. Unghiurile de incidenta de 37, 55 si 75 de grade directioneaza lumina facand posibila detectia muchiilor pe orice tip de suprafata.

* Unghiul de incidenta pentru inelul de iluminare pentru modelul 4 este 50 de grade iar pentru modelul A este de 18 grade.

Precizia de masurare este mult imbunatatita

Precizia de masurare este mult imbunatatita cu ajutorul encoderului liniar „ModuRay” dezvoltat de catre Nikon.

Procesare rapida

Rata de trasfer mare a datelor combinata cu controlul rapid al iluminarii asigura o procesare rapida.

Zoom  rapid si precis

In imaginea de mai jos este exemplificat zoom-ul pentru un obiectiv de 15x. VMZ-R6555 are optiune de vizualizare  a zoom-ului in 5 pasi.
