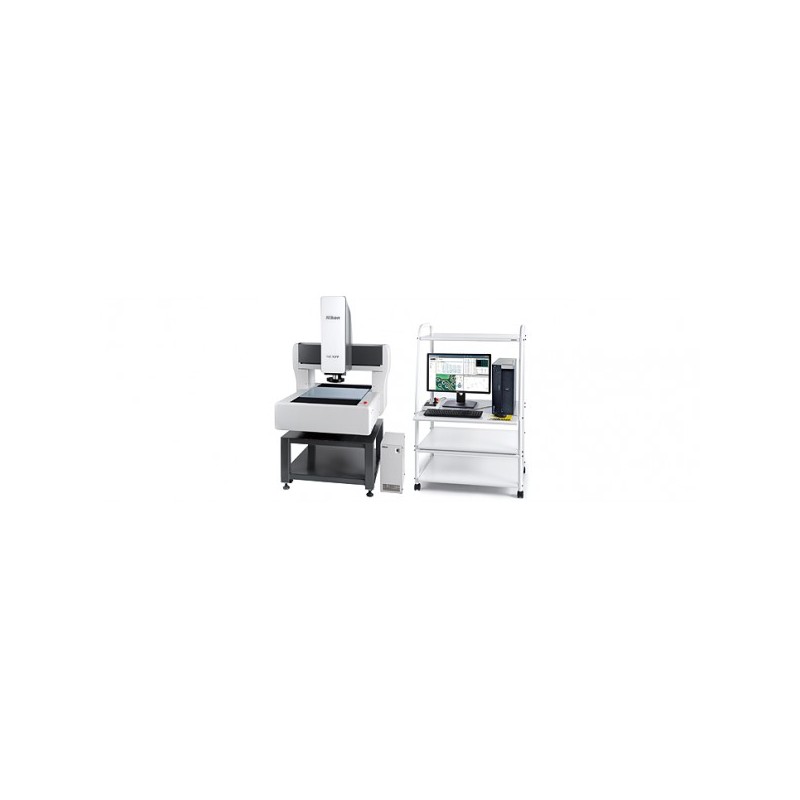

Sistem video CNC Nikon Nexiv VMZ-R4540
Sistemul vision VMZ-R4540 este capabil de masuratori precise si rapide a componentelor de dimensiuni mari cum ar fi: componente electronice de dimensiuni mari, PCB-uri, matrite etc
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
Sistemul vision VMZ-R4540 este capabil de masuratori precise si rapide a componentelor de dimensiuni mari cum ar fi: componente electronice de dimensiuni mari, PCB-uri, matrite etc.
Avantaje:
- Detectie de 0,1 mm pe strat transparent
- Inel LED cu 8 segmente si trei unghiuri de incidenta
- Precizie de masurare superioara in comparatie cu alti producatori
- Laser TTL rapid si precis
Applicatii: Telefoane mobile, Electronica, MEMS, Telecomunicatii, Telescoape optice, Fisuri si inspectii video, Analiza de suprafete
4 variante optice:
Type 1 – 3:
VMZ-R3020 type 1/2/3 sunt dotate cu un obiectiv Nikon 15x cu o distanta de lucru generoasa, camp de vizualizare larg si Laser TTL de inalta rezolutie. Impreuna cu lumina episcopica, diascopica si inelul LED cu 3 unghiuri de incidenta fac fata celor mai severe cerinte in domeniul vision.
Camp de vizualizare extins cu Type A:
VMZ-R3020 type A cu obiectivul Nikon 10x are cel mai mare camp de vizualizare disponibil si cea mai mare distanta de lucru. Type A vine cu lumina episcopica, diascopica si inel LED cu 8 segmente.
Apropiere (ZOOM) vs Camp de vizualizare
|
Variante optice |
|||||
|
Type 1 |
|||||
|
Zoom optic/Zoom digital Camp vizualizare (mm) |
0.5× 18× 9.33×7.01 |
1× 36× 4.7×3.5 |
2× 72× 2.33×1.75 |
4× 144× 1.165×0.875 |
7.5× 270× 0.622×0.467 |
|
Type 2 |
|||||
|
Zoom optic/Zoom digital Camp vizualizare (mm) |
1× 36× 4.7×3.5 |
2× 72× 2.33×1.75 |
4× 144× 1.165×0.875 |
8× 288× 0.582×0.437 |
15× 540× 0.311×0.233 |
|
Type 3 |
|||||
|
Zoom optic/Zoomdigital Camp vizualizare (mm) |
2× 72× 2.33×1.75 |
4× 144× 1.165×0.875 |
8× 288× 0.582×0.437 |
16× 576× 0.291×0.218 |
30× 1080× 0.155×0.117 |
|
Camp de vizualizare extins |
|||||
|
Type A |
|||||
|
Zoom optic/Zoomdigital Camp vizualizare (mm) |
0.35× 12.6× 13.3×10 |
0.6× 21.6× 7.8×5.8 |
1× 36× 4.7×3.5 |
1.8× 64.8× 2.6×1.9 |
3.5× 126× 1.33×1 |
Detectie de 0,1 mm in strat transparent
|
Dezvoltat pentru a detecta suprafete subtiri, transparente, noul laser TTL lucreaza cu aceeasi viteza si precizie ca pe seria VMR.
|
Noul laser TTL AF detecteaza atat punctele de sus cat si cele de jos ce se reflecta pe suprafata
|
Inel LED cu 8 segmente independente si 3 unghiuri de incidenta
Variantele optice Type 1 – 3 vin echipate cu inelul LED cu 8 segmente impreuna cu iluminarea episcopica si diascopica. Unghiurile de incidenta de 37, 55 si 75 de grade directioneaza lumina facand posibila detectia muchiilor pe orice tip de suprafata.
Software prietenos si usor de folosit
Interfata reconstruita este foarte usor de folosit si face ca pana si cei fara experienta sa poata realiza un program de masurare automata.
Dotari standard:
- Masurare virtuala automata
- Copiere profile
- Generator de rapoarte
Optional
- EDF Stitching Express
Precizia de masurare este cu mult imbunatatita
Precizia de masurare este cu mult imbunatatita datorita traductorului liniar de rezolutie mare ‘Moduray’ dezvoltat de Nikon.
Cursa reglabila pentru o mare varietate de piese pentru masurat
Cursa de 450x400x200mm este reglabila asigurand o larga gama de aplicatii cu suficient spatiu pentru fixare.
Procesare Rapida
Rata mare de transfer a datelor combinata cu controlul rapid al iluminarii asigura o masurare rapida si precisa.
Cod produs: Nexiv VMZ-R4540
Sistemul vision VMZ-R4540 este capabil de masuratori precise si rapide a componentelor de dimensiuni mari cum ar fi: componente electronice de dimensiuni mari, PCB-uri, matrite etc
