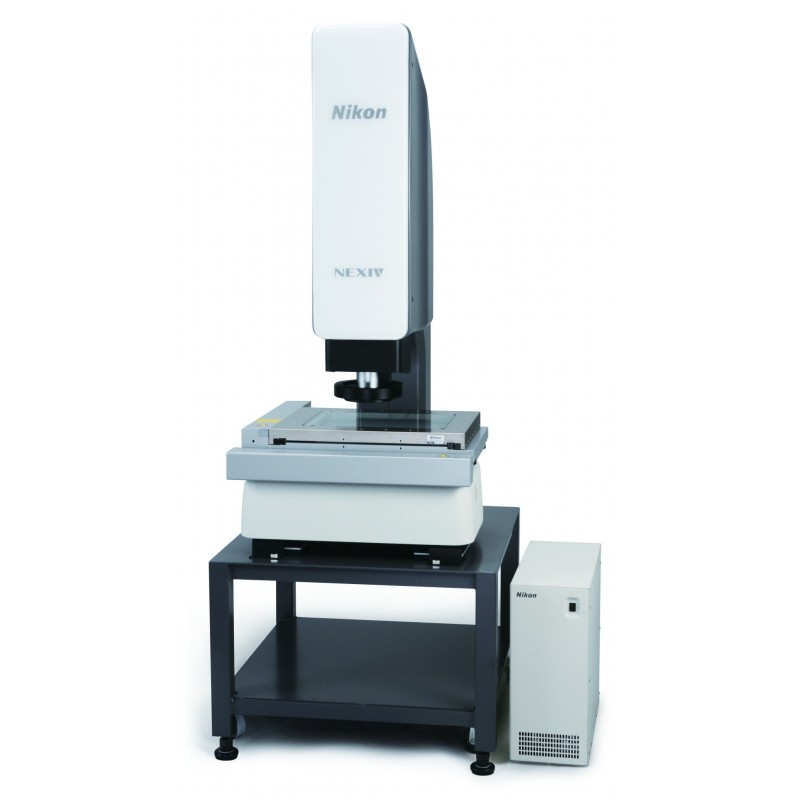

Masina optica de masurat Nikon Nexiv VMZ-R3020

VMZ-R3020 ofera curse maxime pentru XY de 300 x 200mm fiind un system vision perfect pentru masurarea sau inspectia componentelor de dimensiuni reduse cum ar fi: componente medicale, componente electronice, PCB-uri, piese metalice etc.

Avantaje:

-          6 variante optice (de la 0,35 la 120x)

-          Detectie de 0,1 mm pe strat transparent

-          Inel LED cu 8 segmente si trei unghiuri de incidenta

-          Precizie de masurare superioara in comparative cu alti producatori

-          Laser TTL rapid si précis

Key Features

6 variante optice:

Type 1 – 3:

VMZ-R3020 type 1/2/3 sunt dotate cu un obiectiv Nikon 15x cu o distanta de lucru generoasa, camp de  vizualizare larg si Laser TTL de inalta rezolutie.  Impreuna cu lumina episcopica, diascopica si inelul LED cu 3 unghiuri de incidenta fac fata celor mai severe cerinte in domeniul vision.

Type 4 – TZ:

VMZ-R3020 Type 4 si TZ sunt echipate cu obiective NIKON de 15x respectiv 120x cu zoom de mare rezolutie.  Type 4 vine cu lumina episcopica, diascopica si inel LED cu 3 unghiuri de incidenta iar type TZ este dotat cu lumina episcopica, diascopica si inel LED cu 3 unghiuri de incidenta si iluminare darkfield.

Camp de vizualizare extins cu Type A:

VMZ-R3020 type A cu obiectivul Nikon 10x are cel mai mare camp de vizualizare disponibil si cea mai mare distanta de lucru.  Type A vine cu lumina episcopica, diascopica si inel LED cu 8 segmente.

Apropiere (ZOOM) vs Camp de vizualizare

Detectie de  0.1 mm pe strat transparent

Dezvoltat pentru a detecta suprafete subtiri, transparente, noul laser TTL lucreaza cu aceeasi viteza si precizie ca pe seria VMR.

Inel LED cu 8 segmente independente si 3 unghiuri de incidenta

Variantele optice Type 1 – 3 vin echipate cu inelul LED cu 8 segmente impreuna cu iluminarea episcopica si diascopica. Unghiurile de incidenta de 37, 55 si 75 de grade directioneaza lumina facand posibila detectia muchiilor pe orice tip de suprafata.

* Unghiul de incidenta pentru modelul 4 este de 50 de grade iar pentru modelul A este de 18 grade.

Precizia de masurare este cu mult imbunatatita

Precizia de masurare este cu mult imbunatatita datorita traductorului liniar de rezolutie mare ‘Moduray’ dezvoltat de Nikon.

Procesare Rapida

Rata mare de transfer a datelor combinata cu controlul rapid al iluminarii asigura o masurare rapida si precisa.

Zoom  rapid si précis

In imaginea de mai jos este exemplificat zoom-ul pentru un obiectiv de 15x. VMZ-R3020 are optiune de vizualizare  a zoom-ului in 5 pasi.
