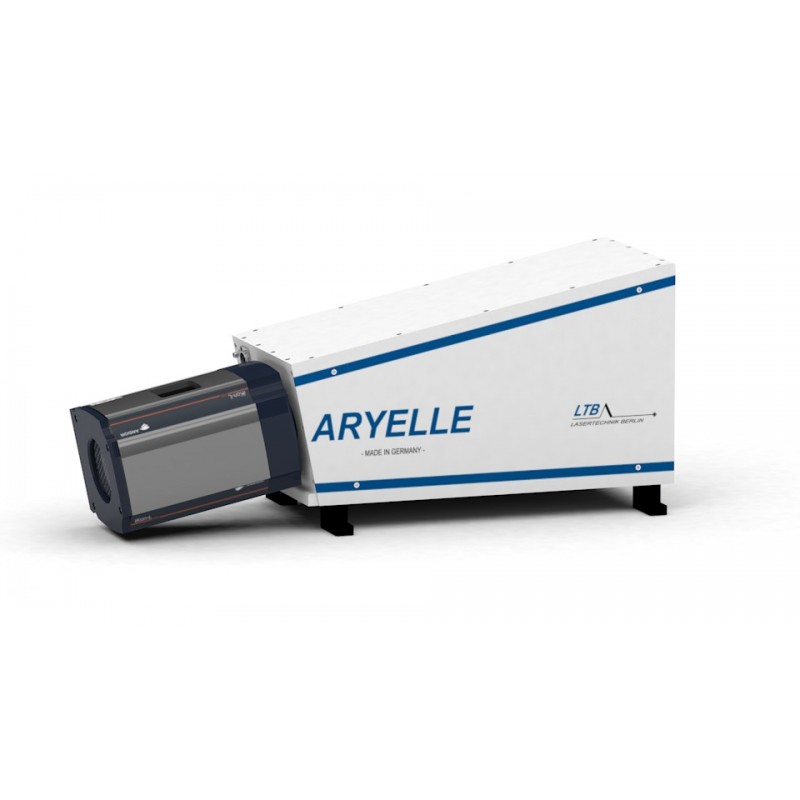

Spectrometru LTB Aryelle 400
Aryelle 400 este un spectrometru care poate genera spectre de dimensiuni relativ arbitrare cu o lungime mare de unda, stabila, cu rezolutie spectrala si transfer de radiatii. Este utilizat pentru masuratori spectrale extreme. Liniile pot fi detectate simultan intr-un interval larg de lungimi de unda spectrala folosind camere CCD sau ICCD.
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
Aryelle 400 este un spectrometru care poate genera spectre de dimensiuni relativ arbitrare cu o lungime mare de unda, stabila, cu rezolutie spectrala si transfer de radiatii. Este utilizat pentru masuratori spectrale extreme. Liniile pot fi detectate simultan intr-un interval larg de lungimi de unda spectrala folosind camere CCD sau ICCD.
Domeniul principal de utilizare a spectrometrului Aryelle 400 este analiza elementara a materialului prin intermediul plasmei si spectroscopiei Raman.
Datorita designului compact si robust, Aryelle 400 este potrivit pentru controlul proceselor industriale, de exemplu in industria siderurgica, sticla si ceramica, geologie si analiza mediului.
Conceptul de spectrometru
Aranjamenete optice folosite sunt cele mai potrivite pentru spectrometrele de emisie, realizand o rezolutie spectrala extrem de mare si eficienta.
Sunt disponibile spectrometre pentru fiecare gama cum ar fi: VUV-UV 175-330 nm si UV-VIS-NIR 330-850 nm.
Partea optica si partea mecanica sunt realizate intr-un compact, termic si stabil mecanic, fiind posibila o calibrare automata independenta.
Software-ul
Software-ul controleaza si evalueaza toate functiile spectrometrului si detectorului. Un spectru bidimensional este extras din datele brute si este analizat in mod automat cu baza de date integrata. Liniile spectrale sunt atribuite elementelor corespunzatoare si specifice. Algoritmii de analiza cantitativa sunt integrati.
Specificatii
| Optical design | echelle spectrograph |
| Aperture | f/10 |
| Focal length | 400 mm |
| Slit width | 50 µm |
| Absolute accuracy | spectral resolution / 4 |
| Dynamic range | 15 bit, A/D conversion 16 bit |
| Light coupling | SMA fiber coupling or mirror optics |
| Wavelength calibration | with mercury lamp |
| Computer | PC incl. TFT or laptop with Microsoft Windows |
| Software | Sophi, LabVIEW library optional |
| Dimensions without detector (L x W x H) | (438 x 200 x 232) mm |
| Weight without detector | 12 kg |
| Setup | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Detector | CCD | CCD | CCD | CCD | ICCD | ICCD |
| Wavelength range1 | 190-330 nm | 330-850 nm | 192-930 nm | 250-900 nm | 192-433 nm | 425-750 nm |
| Spectral resolving power λ/min. measurable FWHM1 |
30,000 | 15,000 | 15,000 | 45,000 | 14,000 | 20,000 |
| Spectral resolution1,2 | 6-11 pm | 22-57 pm | 13-62 pm | 5.6-20 pm | 13-31 pm | 21-37 pm |
| Detector resolution | 2,048 x 512 px | 2,048 x 512 px | 2,048 x 2,048 px | 2,048 x 2,048 px | 1,024 x 1,024 px | 1,024 x 1,024 px |
| Image area | 27.6 x 6.9 mm² | 27.6 x 6.9 mm² | 27.6 x 27.6 mm² | 27.6 x 27.6 mm² | 13.3 x 13.3 mm² | 13.3 x 13.3 mm² |
| Chopper | yes | yes | yes | yes | no | no |
| Step width, min. | 0.1 µs | 0.1 µs | 0.1 µs | 0.1 µs | 1 ns | 1 ns |
| Gate width | – | – | – | – | 5 ns | 5 ns |
Aplicatii:
- spectroscopie laser cu plasma indusa
- controlul procesului
- spectroscopie Raman
Cod produs: Aryelle 400
