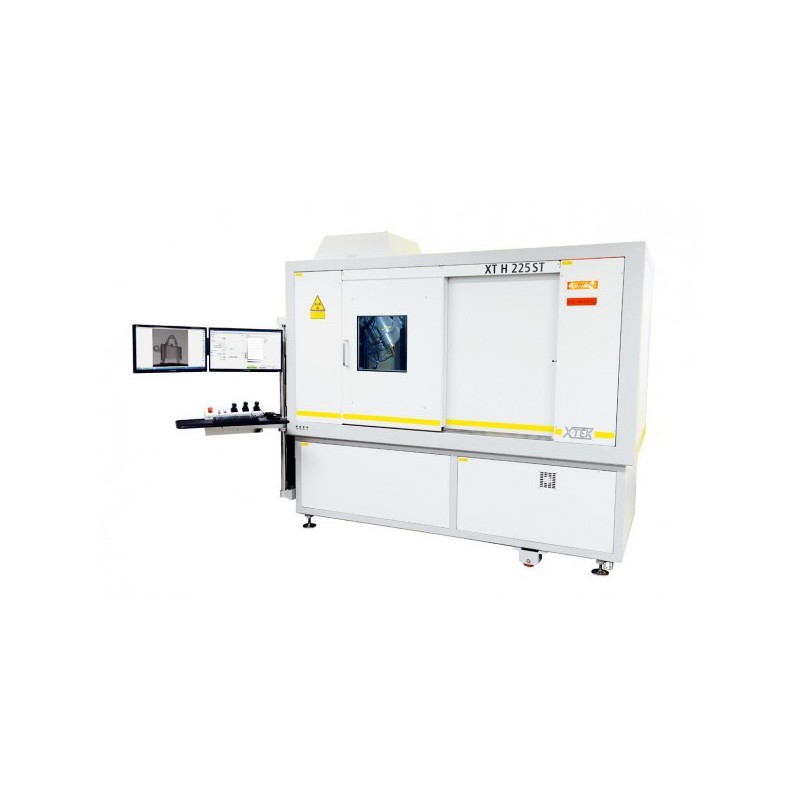

Tomograf Nikon XT H 225 ST - scanare industriala

XT H 225 ST este un sistem de tomografie computerizata (CT), ideal pentru o gamă largă de materiale și dimensiunile eșantioanelor, în special cele care sunt prea mari sau grele pentru alte sisteme din gama. sistemul are trei surse interschimbabile; obiectivul de 225 kV de reflecție, obiectivul de transmisie kV 180 și opțional obiectivul rotativ de 225 kV. Combinat cu o gamă largă de detectoare cu panou plat pentru a alege de la, sistemul ST oferă un instrument flexibil pentru laboratoare de calitate, instalații de producție și departamente de cercetare.

Beneficii cheie

Sursa de proprietate de raze X 225kV microfocus cu 3pm dimensiunea spotului focal
Sistem de operare facilă
imagini uimitoare care oferă o perspectivă maximă
achiziție a imaginii de înaltă performanță și de procesare a volumului
automatizare de inspecție simplă
Siguranță de proiectare
Low cost al proprietății

acuratețe și performanță superioară prin intermediul sursei de proprietate cu raze X 225kV Microfocus

Sursa de microfocus implicit este echipat cu un obiectiv de reflecție, oferind o dimensiune la fața locului 3 microni. Cu obiectivul de transmisie opțională, obține o dimensiune la fața locului și mai mică și capacitate de mărire mai mare. Indiferent de obiectivul de alegere, sistemul XT H 225 utilizează o sursă de raze X-tub deschis care să garanteze un cost mai mic de-proprietate.
Imagini uimitoare de la structurile interne

Dimensiunea spotului mic și un panou plat, cu rezoluție înaltă a crea imagini clare. Adapta rezoluția la nevoile dumneavoastră: parte completă în rezoluția grosier și de înaltă rezoluție într-o regiune dorită de interes.

procesare de înaltă performanță

Nucleul puterii de procesare este situată în suita de software XT, care se bazează pe istoricul Nikon Metrologie de îmbunătățire a tranzitată eșantionului și simplifică operarea pentru a lua sistemele din mâinile experților și în mâinile utilizatorilor. XT Software-ul aduce, de asemenea, cea mai rapidă reconstrucție a datelor CT disponibile în prezent pe un singur PC. Acest lucru PC-ul este construit din componente standard, pentru a ajuta la serviceability. Debitul probei poate fi îmbunătățită prin utilizarea de PC-uri suplimentare. Sistemul complet este readyfor, de asemenea, orice lider de piață de vizualizare CT și software de procesare, cum ar fi VolumeGraphics.
operare usoara si automatizare

Utilizatorii sunt operaționale cu sistemul în termen de câteva zile de zile de antrenament. Un vrăjitor CT ghiduri operatori prin procesul de achiziție a datelor.
macro-uri personalizabile automatiza fluxul de lucru de măsurare și integrare strânsă cu aplicații post-procesare-standard în industrie eficientizarea procesului de luare a deciziilor. macro-uri personalizabile automatiza fluxul de lucru de măsurare și integrare strânsă cu aplicații post-procesare-standard în industrie eficientizarea procesului de luare a deciziilor.
fiți prudenți

carcasă de protecție completă - conform cu CE si a standardelor de siguranță DIN 54113 radiații - nu necesită ecusoane speciale sau îmbrăcăminte de protecție. Continuă intrinsece în condiții de siguranță de monitorizare în timpul funcționării sistemului. ecranare radiații este la o mai bună decât 1μSv / oră externă și dublă oprire în condiții de siguranță întrerupătoare / relee asigură operarea în condiții de siguranță.
cost redus de proprietate

Tubul deschis cu raze X permite întreținerea locală a componentelor interne ale tuburilor. Transportul 3 roți încorporate pentru a manevra cu ușurință prin intrările dublu uși. De asemenea, nici un tratament special de podea este de a instala XT H 225.
Configurați sistemul la nevoile specifice

Aplicațiile specifice necesită mai multe imagini detaliate sau o mai mare acuratețe. XT H 225 poate fi configurat cu diferite panouri plate (Varian, Perkin Elmer) sau configurația sursei (țintă reflexie / transmisie), pentru a face sistemul ideal pentru nevoile dumneavoastra.
Sistemul XT H 225ST este o versiune extinsă a deține eșantioane mai mari de până la 50 kg, cu un diametru de aproximativ 50 cm.

Sursa Microfocus Max. kV max. putere focală dimensiunea spotului dimensiunea spotului focal
 la putere maxima
Obiectivul 180kV de transmisie 180 kV 10 W 1 um până la 3 W 10 pm, la 10 W
225 kV țintă de reflecție 225 kV 225 W 3 pm până la 7 W 225 um la 225 W
225 kV rotative țintă de 225 kV opțiunea de 450 W 10 pm de până la 30 W 113 pm la 450 W
Detectoare # Biți active pixeli pixeli Dimensiune max. frame rate
 la 1x1 binning Max. frame rate
 la 2x2 debarasări
Varian 2520 14-bit 1900 x 1516 127 um 7,5 fps 15 fps
Varian 4030 14-biți 2300 x 3200 127 pm 3 fps 7 fps
Perkin Elmer 0820 16-biți 1000 x 1000 200 um 7,5 fps 15 fps
Perkin Elmer 1620 16-biți 2000 x 2000 200 um 3,75 fps 7.5 fps
Perking Elmer 1621 EHS 16 biți 2000 x 2000 200 pm 15 fps 30 fps
Manipulator
# Axe 5
călătorie axe (X) 450 mm
(Y) 350 mm
(Z) 750 mm
(Tilt) +/- 30
(Rotire) n * 360 °
Max. 50 kg greutatea probei
General
Dimensiunile dulapului (LxWxH) 2414 mm x 1275 mm x 2,202 mm
Greutate 4.200 kg
Toate sistemele de siguranță sunt fabricate la IRR99
Software de control Toate sistemele sunt controlate de Nikon Metrologie in-house-X Inspectați software-ul
