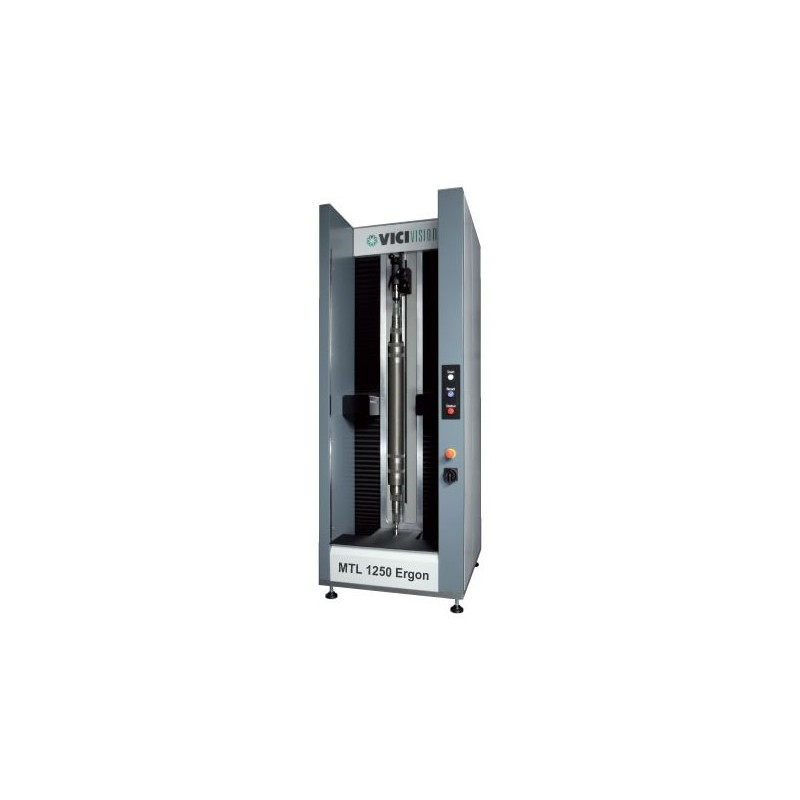

Masina optica de masurat VICIVISION MTL 1250 Ergon
MTL 1250 Ergon este un aparat măsurare optică proiectat să măsoare piese turnate si nu numai, direct in magazia de piese.
-
Politica de securitate (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de livrare (editeaza cu modulul Reasigurare pentru clienti)
-
Politica de returnare (editeaza cu modulul Reasigurare pentru clienti)
MTL 1250 Ergon este un aparat măsurare optică proiectat să măsoare piese turnate si nu numai, direct in magazia de piese.
Ergon este un cuvânt grecesc care înseamnă "muncă". MTL 1250 Ergon nu este, de fapt, un instrument de măsurare simplu, dar cel mai bun asistent pe care operatorul il poate avea :
- Păstrează centrele CNC în producție prin eliminarea timpilor morți
- Ajută operatorii în faza de comutare a producției prin reducerea timpului de măsurare al primei piese
- Permite operatorului să efectueze măsurători in acelasi loc si nu neaparat intr-o cameră standard
- Permite sa preintampinam piesele rebut prin setarea parametrilor mașinii înainte ca valorile sa fie in afara tolerantelor
Prin utilizarea MTL 1250 Ergon beneficiati de:
- O economie considerabilă în ceea ce privește costurile de timp și forță de muncă
- O reducere importanta al pieselor rebut
- Cea mai mare performanta de zi cu zi pentru CNC (în special pentru mașini multi-ax)
Acest lucru a făcut ca MTL 1250 Ergon sa fie soluția ideală pentru o recuperare rapidă a investiției.
MTL 1250 Ergon poate măsura:
- Măsurători statice (Diametre, Lungime, unghiuri, raze, distanțe și unghiuri între puncte și linii drepte, diametru mediu al sferei)
- Măsurători filete (diametre nominale, diametre minime, diametre pas, unghiuri, pas, cota de role, lungime filet)
- Măsurători geometrice (Simetrii, paralelisme, Perpendicularitati)
- Măsurători piuliță (asimetrii, distanta unghiulara între fete)
- Măsurători de forma si rotație (diametre de rotație, distanta unghiulară între came, găuri și chei, circularitatea, coaxialitate, tolerante de bataie, cilindricitatea)
Principalele caracteristici ale gamei Ergon sunt:
- O zonă de accesibiltate mare care face ca încărcarea de piese grele mai ușoară fără a fi nevoie aplecarea operatorului
- Deschiderea frontala , pentru a permite încărcarea mai usoara.
- Senzorii de temperatura sunt amplasati sub zona de încărcare, pozitionati într-o poziție sigură in scopul de a fi protejati în timpul fazei de încărcare și descărcare.
- Beneficiaza de protectie sporita capabila să absoarbă eventualele accidente în timpul încărcării și descărcării pieselor.
- Protecție prin fotocelule pentru a garanta siguranța fără a deschide ușa, potrivit pentru încărcare robotizata
- Sistemul de racier”Air Flow” imparte unitate electrică de zona de măsurare.
- Verificarea în mod constant a măsurătorilor efectuate.
- Senzori de temperatură pentru a evita măsurările eronate care pot fi cauzate de schimbari bruste de temperatura din mediu.
- Protecție a perimetrului conceput pentru medii de lucru cu cantități mari de ulei prezente în jurul mediului de lucru.
Alege cel mai potrivit echipament pentru analiza pieselor produse.
• Fitinguri • Conectori fluide • Piese de tip ax •
• Piese multi-ax • Pini • Suruburi de precizie • Suruburi laminate • Nituri •
• Suruburi si bolturi • Piese turnate •
• Piese turnate pentru componente electrice •
• Arbori cu pinion • Supape • Robineti • Pistoane hidraulice •
• Valve • Cilindri pneumatici • Piese strunjite •
• Implanturi dentare • Arbori de transmisie • Angrenaje • Suruburi •
• Suruburi medicale • Turbine • Turbo compresoare • Arbori cu came •
• Piese pentru ceasuri •
• Injectoare • Arbori cotiti • Osii auto •
| Model | Measuring field Ø x L | Max. loadable sizes Ø x L – Weight | Resolution Ø – L – Rotation | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight |
|---|---|---|---|---|---|---|
| MTL 500 Ergon | 60 x 500 mm | 180 x 520 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 500 Ergon | 120 x 500 mm | 180 x 520 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 500 Ergon S | 120 x 500 mm | 180 x 520 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1230 mm 240 kg |
| MTL 850 Ergon | 60 x 850 mm | 180 x 890 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 850 Ergon | 120 x 850 mm | 180 x 890 mm 20 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 850 Ergon S | 120 x 850 mm | 180 x 890 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 1600 mm 250 kg |
| MTL 1250 Ergon | 120 x 1250 mm | 180 x 1290 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2.5+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.6 µm 3 µm |
750 x 840 x 2000 mm 300 kg |
| MTL 1250 Ergon S | 120 x 1250 mm | 180 x 1290 mm 30 Kg |
0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+L[(mm)/100] µm |
0.4 µm 3 µm |
750 x 840 x 2000 mm 300 kg |
Cod produs: MTL 1250 Ergon
