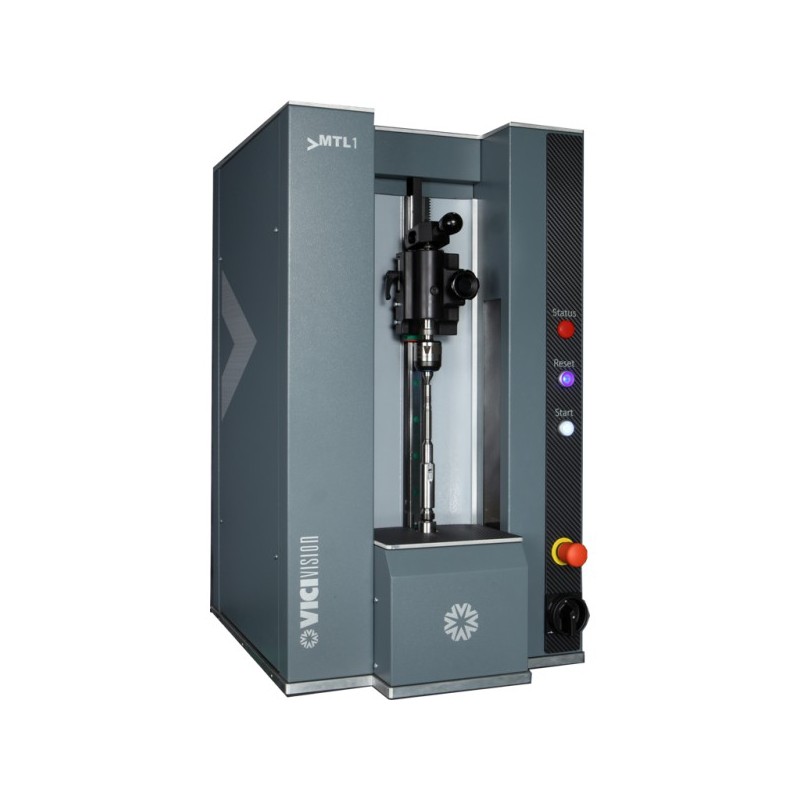

Masina optica de masurat VICIVISION MTL X1

 MTL X1 are un domeniu de masurare mai larg (300x60 mm), intr-o masina practica si compacta folosita pentru analiza si masura pieselor turnate.  Designul sau unic ofera acces direct la piesa, asigurand o incarcare practica atat pentru piese mici cat si pentru compenente de dimensiuni mari.

Are o carcasa metalica completa care ofera pretectie in mediul de lucru.

Pozitia verticala a piesei faciliteaza incarcarea, chiar si pentru piese de pana la 300 mm lungime, cu ajutorul sistemelor speciale de fixare.

Masina este echipata cu un sistem dublu de compensare a temperaturii (atat pentru diametre cat si pentru lungimi), fiind ideala pentru folosirea direct in hala de productie. Sistemul unic de racire "Air Flow" face ca aceasta masina sa reziste si sa functioneze in cele mai dificile medii de lucru.

Afiseaza rezultate in cateva secunde

 Rezultatele masuratorilor sunt afisate pe histograme pentru o consultare imediata.

Rapida si mai precisa

MTL X1 include functiile de proiectoare de profile, micrometre, rotunjimi, eliminand erorile umane in obtinerea masuratorilor si permitand operatorilor sa gestioneze datele achizitionate.

Masuratori statice: diametre, lungimi, unghiuri, raze, distante si unghiuri intre puncte si linii, diametre sfera

Masuratori geometrice: simetrii, paralelism, ortogonalitate

Masuratori pentru filete: diametre nominale, diametre interne, diametre medii, unghiuri, inaltimi, dimensiuni rola

Masuratori de forma: diametre de rotatie, circularitate, coaxialitate, cilindricitate, masuratori unghiulare

DXF comparison (optional): distanta dintre profile, distante de la toleranta, GD&T

Sistemul de masurare traditional

Masuratorile dureaza intre 10 si 30 de minute.

Datele sunt influentate de operator.

Greu de utilizat.

Necesita colectarea de date in mod manual.

Sistemul de masurare Vici Vision

Masuratorile dureaza intre 30 si 60 de secunde.

Se elimina erorile umane.

Ciclu automat de masurare prin apasarea unui singur buton.

Colecteaza datele in mod automat.

Conceputa pentru a creste productia

MTL X1 este o masina video de masurat piese turnate, fiind capabila sa masoare piesele in doar cateva secunde direct in hala de productie.

- Economie de timp de pana la o ora pentru fiecare lot de piese.

- Se reduce timpul de nefunctionare datorita controlului imediat al pieselor.

Software cu caracteristici avansate

Auto-programare:  scaneaza si efectueaza toate masuratorile geometrice cunoscute in mod automat.

Programare asistata: software-ul sugereaza in mod automat masuratorile

Programare manuala: operatorul poate alege si modifica masuratorile in mod manual

Incarcare automata a programului: MTL X1 este capabila sa recunoasca in mod automat piesa care se masoara si incarca programul creat anterior

Alege cel mai potrivit echipament pentru analiza pieselor produse.

• Fitinguri • Conectori fluide • Piese de tip ax •
• Piese multi-ax • Pini • Suruburi de precizie • Suruburi laminate • Nituri •
• Suruburi si bolturi • Piese turnate •
• Piese turnate pentru componente electrice •
• Arbori cu pinion • Supape • Robineti • Pistoane hidraulice •
• Valve • Cilindri pneumatici • Piese strunjite •
• Implanturi dentare • Arbori de transmisie • Angrenaje • Suruburi •
• Suruburi medicale • Turbine • Turbo compresoare • Arbori cu came •
•  Piese pentru ceasuri •
• Injectoare • Arbori cotiti • Osii auto •
